Calcul HMT : méthode complète pour dimensionner correctement votre pompe à eau

Une pompe choisie sur la simple promesse « 10 m³/h à 50 m » qui peine à monter l’eau au premier étage, un tuyau de 25 mm sur 80 m de long qui réduit le débit affiché de moitié, un surpresseur qui claque tous les jours parce que la HMT calculée a oublié les pertes de charge des coudes : derrière chaque installation décevante se cache un calcul de hauteur manométrique totale bâclé. La méthode est pourtant simple à condition de ne sauter aucune étape. Ce guide reprend la formule HMT = Ha + Hr + Pc + Pr et l’applique à des cas concrets pour dimensionner une pompe sans mauvaise surprise.

Comprendre la HMT : définition, rôle et utilité dans une installation de pompage

Qu’est-ce que la hauteur manométrique totale d’une pompe ?

La hauteur manométrique totale, abrégée HMT, est la pression totale qu’une pompe doit fournir pour transporter un fluide depuis son point d’aspiration jusqu’au point d’utilisation, dans les conditions de débit et de charge prévues. Elle additionne quatre composantes : la hauteur géométrique d’aspiration (distance verticale entre la surface du liquide et la pompe), la hauteur géométrique de refoulement (distance verticale entre la pompe et le point haut du circuit), les pertes de charge dans les tuyauteries et accessoires, et la pression résiduelle souhaitée à la sortie. La HMT n’est pas une mesure prise sur la pompe : c’est un calcul théorique qui sert à choisir la pompe adaptée au circuit qu’elle alimentera.

À quoi correspond la HMT dans un système de pompage d’eau ?

La HMT exprime l’effort total que la pompe doit produire. Une pompe affichée « 30 m de HMT » peut élever de l’eau jusqu’à 30 mètres de hauteur géométrique seulement si les pertes de charge sont nulles. En pratique, sur une installation domestique avec 25 m de tuyau de 25 mm intérieur, deux coudes et un clapet anti-retour, les pertes représentent souvent 3 à 5 mètres supplémentaires que la pompe doit franchir avant de fournir la moindre pression utile au point d’usage. Confondre HMT et hauteur géométrique mène systématiquement à une pompe sous-dimensionnée.

En quelles unités s’exprime la HMT : mètres, bar, bars, mCE

Trois unités cohabitent dans la documentation des pompes. Le mètre de colonne d’eau (mCE), unité de référence pour exprimer une hauteur de pompage. Le bar, unité de pression couramment utilisée en France pour les manomètres et les surpresseurs. Le pascal et ses multiples (kPa, MPa) restent surtout présents dans les documents techniques industriels. La conversion fondamentale : 1 bar = 10,2 mCE (souvent arrondi à 10 m), 1 m de hauteur = 0,098 bar (souvent arrondi à 0,1 bar). Pour une pompe domestique, raisonner en mCE rend les calculs plus intuitifs.

Donnée clé : la HMT correspond à la pression totale à fournir par la pompe

Une pompe annoncée « 60 m de HMT à débit nul et 0 m à 5 m³/h » délivre en réalité 60 m sans débit (clapet fermé, pompe arrêtée par pressostat) et progressivement moins au fur et à mesure que le débit augmente. La courbe HMT/débit est strictement décroissante. Choisir une pompe demande donc de croiser HMT cible ET débit cible : un seul des deux paramètres sans l’autre ne dit rien.

La formule du calcul HMT expliquée simplement

Formule générale : HMT = Ha + Hr + Pc + Pr

La formule fondamentale s’écrit : HMT = Ha + Hr + Pc + Pr.

• Ha : hauteur géométrique d’aspiration (en mètres). Distance verticale entre le niveau le plus bas du liquide et l’axe de la pompe.
• Hr : hauteur géométrique de refoulement (en mètres). Distance verticale entre l’axe de la pompe et le point le plus haut du circuit aval.
• Pc : pertes de charge totales (en mètres). Somme des pertes linéaires (frottements dans les tuyaux) et singulières (coudes, vannes, clapets).
• Pr : pression résiduelle souhaitée au point d’usage (en mètres). Convertir en mCE : multiplier la pression en bar par 10.

Décomposer la formule : aspiration, refoulement, pertes de charge et pression résiduelle

Chaque terme du calcul renvoie à une réalité physique mesurable. L’aspiration s’évalue depuis la surface libre du fluide (puits, citerne, bâche) jusqu’à l’axe de la pompe. Le refoulement se mesure depuis la pompe jusqu’au point d’usage le plus défavorisé. Les pertes de charge se calculent par tronçon de canalisation et par accessoire selon des abaques constructeurs. La pression résiduelle correspond au confort minimum souhaité au robinet : 1,5 bar pour un mitigeur standard, 2,5 bars pour une douche, 3 bars pour un arrosage automatique.

HMA = ha + Ja : la partie aspiration

La HMA (hauteur manométrique d’aspiration) cumule la hauteur géométrique ha et les pertes de charge Ja sur le circuit d’aspiration. Une pompe centrifuge classique en surface ne peut pas aspirer au-delà de 7 à 8 mètres en théorie (limite atmosphérique de 10,33 m moins les pertes), 5 à 6 mètres en pratique courante. Au-delà, on bascule sur une pompe immergée qui pousse le fluide depuis le bas plutôt que de tirer dessus depuis le haut.

HMR = hr + Jr + Pr : la partie refoulement

La HMR (hauteur manométrique de refoulement) cumule la hauteur géométrique hr, les pertes de charge Jr sur le circuit aval et la pression résiduelle Pr. C’est généralement le poste dominant pour une pompe de surpression alimentant une maison à étages : 6 à 9 mètres pour la hauteur, 2 à 4 mètres pour les pertes, 25 à 35 mètres pour la pression résiduelle (2,5 à 3,5 bars × 10).

Comment calculer la HMT étape par étape

Étape 1 : mesurer la hauteur d’aspiration

Mesurer la distance verticale entre le niveau le plus bas du liquide à pomper et l’axe horizontal de la pompe. Pour un puits dont la nappe varie, prendre le niveau le plus bas observé en période sèche, pas le niveau actuel. Pour une citerne, mesurer depuis le fond aspirable (10 cm au-dessus du fond avec crépine flottante, ou directement le fond avec crépine fixe). Si la pompe est en charge (alimentation gravitaire depuis un réservoir surélevé), la hauteur Ha est négative et se soustrait de la HMT au lieu de s’ajouter. Cas typique : citerne IBC sur palette à 1,20 m alimentant une pompe au sol → Ha = -1,20 m.

Étape 2 : mesurer la hauteur de refoulement

Identifier le point d’usage le plus défavorisé : le plus haut, le plus éloigné, ou les deux combinés. Mesurer la hauteur verticale entre l’axe de la pompe et ce point. Pour une maison de plain-pied, compter 1,5 à 2,5 m (hauteur d’un robinet d’évier ou de douche). Pour une maison à étage, compter 4 à 6 m (robinet d’étage). Pour une exploitation agricole avec local technique en sous-sol et abreuvoir au sommet d’un terrain en pente, additionner toutes les hauteurs : profondeur du local + dénivelé extérieur + hauteur de l’abreuvoir.

Étape 3 : ajouter les pertes de charge du tuyau et des accessoires

Les pertes de charge se calculent en deux temps. Pertes linéaires : longueur totale du circuit × perte unitaire (en mCE par mètre de tuyau) qui dépend du diamètre, du débit et du matériau. Une formule simplifiée pour PEHD ou cuivre lisse : pour un débit de 3 m³/h, compter 0,03 mCE/m en DN25, 0,01 mCE/m en DN32, 0,003 mCE/m en DN40. Pertes singulières : ajouter une longueur équivalente par accessoire. Un coude 90° = 1 m équivalent en DN25, une vanne ouverte = 0,3 m, un clapet anti-retour = 5 m, un té de dérivation = 1 m. Sommer linéaires et singulières puis multiplier par la perte unitaire pour obtenir Pc.

Étape 4 : intégrer la pression résiduelle souhaitée au point de sortie

La pression résiduelle dépend de l’usage. Pour une douche confortable : 2,5 à 3 bars, soit 25 à 30 mCE. Pour un robinet d’évier : 1,5 à 2 bars, soit 15 à 20 mCE. Pour un arrosage automatique avec turbines : 3 bars minimum, soit 30 mCE. Pour un nettoyeur haute pression alimenté en eau : 4 bars, soit 40 mCE. Pour un goutte-à-goutte : 1 bar suffit, soit 10 mCE. Le choix de Pr conditionne fortement la HMT : passer d’un confort 2 bars à 3 bars ajoute 10 mCE qu’il faut compenser par une pompe plus puissante.

Étape 5 : additionner toutes les valeurs pour obtenir la HMT calculée

La HMT finale est la somme arithmétique des quatre composantes. Pour une marge de sécurité, ajouter 10 à 15 % au résultat brut afin de couvrir les approximations sur les pertes de charge et le vieillissement progressif de la pompe (turbine qui s’use, encrassement). Une HMT calculée à 38 m → choisir une pompe capable de fournir 42 à 45 m au débit cible. Cette marge évite que l’installation tourne à 95 % de capacité dès la première année et perde toute pression dès qu’un filtre s’encrasse.

Pertes de charge : le point le plus souvent sous-estimé dans le calcul HMT

Pertes de charge linéaires dans les tuyaux

Les pertes linéaires augmentent avec le carré du débit et diminuent fortement avec le diamètre intérieur. Sur 50 m de tuyau, à 3 m³/h : 1,5 mCE en DN25, 0,5 mCE en DN32, 0,15 mCE en DN40. Doubler le débit à 6 m³/h multiplie les pertes par 4 : 6 mCE, 2 mCE, 0,6 mCE respectivement. Cette courbe quadratique explique pourquoi un tuyau d’arrosage de 19 mm peut suffire pour 1 m³/h mais devient totalement bridant à 4 m³/h. Les abaques constructeurs donnent les valeurs précises pour chaque débit et chaque diamètre.

Pertes de charge singulières : coudes, vannes, clapets et accessoires

Accessoire	Longueur équivalente DN25	Longueur équivalente DN32	Longueur équivalente DN40
Coude 90°	1,0 m	1,3 m	1,6 m
Coude 45°	0,5 m	0,7 m	0,9 m
Té passage direct	0,4 m	0,5 m	0,6 m
Té dérivation	1,5 m	2,0 m	2,5 m
Vanne quart de tour ouverte	0,3 m	0,4 m	0,5 m
Clapet anti-retour	5,0 m	6,5 m	8,0 m
Réduction	0,5 m	0,6 m	0,8 m

Pourquoi le diamètre et la longueur changent fortement la HMT

Sur un circuit type « cuve enterrée + 80 m de tuyau + maison » alimenté en DN25 et 3 m³/h, les pertes atteignent 2,4 mCE en linéaire. Passer en DN32 fait tomber les pertes à 0,8 mCE. Sur un calcul HMT total de 35 m, l’écart paraît minime. Mais à débit doublé (irrigation simultanée jardin + chasses d’eau), les pertes en DN25 explosent à 9,6 mCE alors que le DN32 reste à 3,2 mCE. La différence de 6 mCE peut faire basculer le choix vers une pompe plus puissante et plus chère, alors qu’une simple modification du diamètre coûte 50 € de tuyau supplémentaire.

Impact du débit sur les pertes et la performance réelle de la pompe

La courbe de la pompe et la courbe du circuit se croisent au « point de fonctionnement ». Si la courbe du circuit (HMT en fonction du débit) est trop pentue (diamètre trop faible), le point d’intersection se situe à débit faible et HMT élevée : la pompe travaille en sur-régime et chauffe. Si elle est trop plate (diamètre généreux), le débit s’envole et la pompe peut caviter. L’idéal : un point de fonctionnement situé entre 70 et 90 % du débit nominal de la pompe, là où le rendement énergétique est optimal.

Conversion pratique entre bar, bars et mètres de colonne d’eau

Combien de mètres correspond à 1 bar ?

1 bar de pression équivaut à 10,2 mètres de colonne d’eau (mCE) à 4 °C. La densité de l’eau diminue légèrement avec la température (0,99 à 25 °C), mais l’arrondi à 10 mètres reste pratique pour tous les calculs domestiques. La relation est strictement linéaire : 0,5 bar = 5 mCE, 2 bars = 20 mCE, 4 bars = 40 mCE. Pour des fluides plus denses (saumure, glycol), la conversion change : la même hauteur géométrique demande plus de pression à la pompe.

Tableau rapide : 0,1 bar, 1 bar, 3 bars, 5 bars

Pression	Équivalent en mCE	Usage typique
0,1 bar	1 m	Perte de charge sur un coude DN25 à 3 m³/h
0,5 bar	5 m	Pression mini chasse d’eau ou lave-linge
1 bar	10 m	Pression mini robinet de cuisine
2 bars	20 m	Confort robinet standard
3 bars	30 m	Confort douche / arrosage automatique
4 bars	40 m	Pression élevée maison à étage
5 bars	50 m	Pression maximale recommandée installation domestique

Comment convertir une pression souhaitée en hauteur à ajouter dans la HMT

Pour intégrer une pression résiduelle dans la formule HMT, multiplier la valeur en bars par 10. 2,5 bars de confort douche → 25 mCE à ajouter au calcul. Cette conversion une fois faite, tout le calcul se mène en mCE sans repasser par les bars. La cohérence des unités est cruciale : un calcul mélangeant mètres pour la hauteur géométrique et bars pour la pression résiduelle donne un résultat faux.

Exemple complet de calcul HMT pour une pompe à eau

Données de départ de l’installation

Cas concret : maison à un étage avec récupération d’eau de pluie. Cuve aérienne de 5 000 L à 30 m de la maison. Pompe en local technique au rez-de-chaussée. Point d’usage le plus défavorisé : douche à l’étage. Débit cible : 2 m³/h. Pression résiduelle souhaitée : 3 bars.

• Niveau bas cuve : -0,2 m sous l’axe pompe (cuve presque vide).
• Hauteur étage : 6 m au-dessus de l’axe pompe.
• Tuyau aspiration : DN32 sur 30 m, 2 coudes 90°, 1 clapet anti-retour, 1 vanne.
• Tuyau refoulement : DN25 sur 12 m vers étage, 4 coudes 90°, 2 tés, 1 vanne.
• Pression résiduelle douche : 30 mCE (3 bars).

Calcul détaillé poste par poste

1. Ha (aspiration) = 0,2 m (le niveau bas est sous la pompe, cas standard d’une cuve quasi vide).
2. Hr (refoulement) = 6 m (hauteur étage).
3. Pc aspiration = 30 m + (2 × 1,3) + 6,5 + 0,4 = 39,5 m équivalent → × 0,01 mCE/m (DN32 à 2 m³/h) = 0,4 mCE.
4. Pc refoulement = 12 m + (4 × 1) + (2 × 0,4) + 0,3 = 17,1 m équivalent → × 0,02 mCE/m (DN25 à 2 m³/h) = 0,34 mCE.
5. Pc total ≈ 0,74 mCE arrondi à 1 mCE.
6. Pr = 30 mCE (3 bars).
7. HMT brute = 0,2 + 6 + 1 + 30 = 37,2 mCE.
8. HMT avec marge 15 % = 42,8 mCE.

Résultat final : HMT totale à retenir pour choisir la pompe

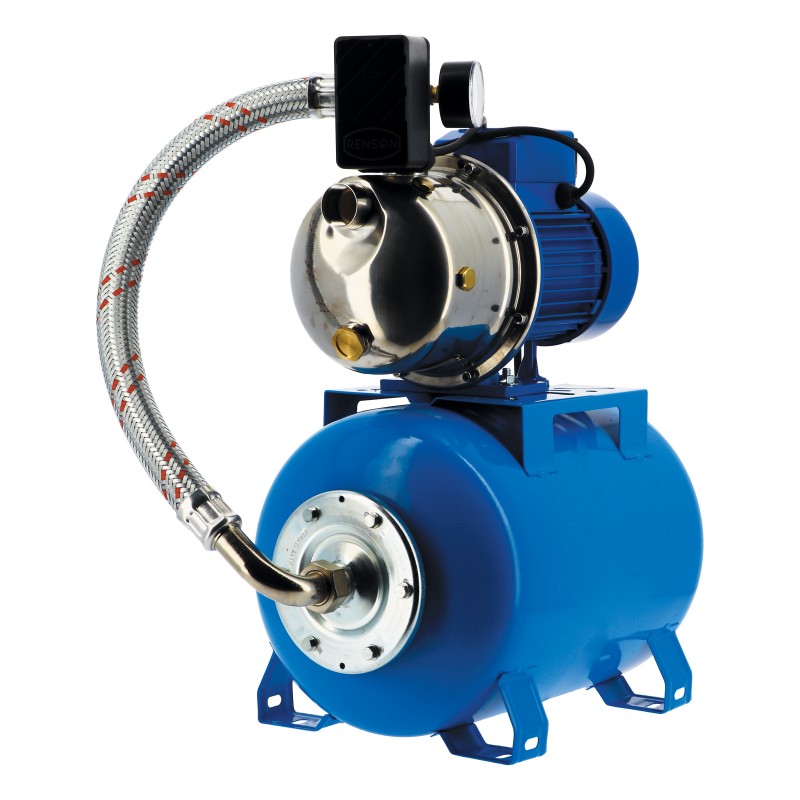

Choisir une pompe capable de fournir 43 mCE à 2 m³/h. En consultant les courbes constructeurs, un surpresseur domestique de 1 100 W avec turbine multicellulaire couvre largement ce besoin avec une marge de fonctionnement à 80 % de capacité. Une pompe monoturbine 800 W serait à la limite et fatiguerait rapidement. Le surdimensionnement d’un cran apporte du confort sur 10 ans d’usage sans coût d’exploitation significativement supérieur (modulation par pressostat).

Calcul HMT selon le type de pompe et l’utilisation

Calcul HMT pour une pompe de surface

Une pompe de surface aspire le fluide depuis le haut. Le calcul HMT classique s’applique avec une contrainte forte sur la hauteur d’aspiration : 7-8 mètres maximum théoriques, 5-6 mètres pratiques. Au-delà, désamorçage permanent et cavitation. La pompe de surface convient pour cuve aérienne, puits peu profond (5 m maxi), citerne au même niveau ou en surplomb. Au-delà, basculer impérativement sur une pompe immergée.

Limites d’aspiration et niveau d’eau à surveiller

La hauteur Ha doit toujours s’évaluer au niveau le plus bas annuel. Une pompe dimensionnée pour 4 m d’aspiration sur un puits dont la nappe baisse à 6,5 m en été désamorcera dès la sécheresse. Marge minimum : 2 m entre le niveau bas observé et la limite théorique d’aspiration. Si la marge n’est pas tenable, passer en pompe immergée ou installer un puits intermédiaire (puisard tampon).

Calcul HMT pour une pompe immergée

Une pompe immergée pousse le fluide depuis le bas. La hauteur d’aspiration disparaît du calcul (la pompe est dans le fluide), mais elle est remplacée par la hauteur entre la pompe et la surface du puits. La formule devient : HMT = profondeur d’immersion + hauteur du puits à la surface + hauteur surface au point d’usage + pertes de charge + pression résiduelle. Pour un forage de 50 m avec pompe à 45 m, refoulement vers une maison à 8 m de hauteur sur 30 m de canalisation, et pression résiduelle 3 bars, la HMT typique se situe entre 80 et 100 mCE.

Cas d’un puits ou d’un forage profond

Pour un forage de 80 mètres, la pompe immergée est obligatoire. Choisir une pompe monobloc à plusieurs étages (8 à 16 turbines) capable de 100-130 mCE. Dimensionner le câble électrique en conséquence : la résistance du câble immergé sur 80 m crée une chute de tension qui peut empêcher le démarrage si le câble est sous-dimensionné. Section minimum 2,5 mm² pour une pompe 1,1 kW sur 80 m.

Calcul HMT pour une pompe de relevage

Une pompe de relevage sert à évacuer un liquide depuis un point bas vers un point haut, généralement un réseau d’évacuation gravitaire. La HMT calcule la hauteur entre la pompe et le point haut + les pertes de charge + une pression résiduelle souvent nulle (rejet libre dans un regard). Cas typique : machine à laver en sous-sol, rejet vers évacuation principale au rez-de-chaussée. Hauteur 2,5 m, tuyau DN25 sur 8 m avec deux coudes : HMT environ 4 m. Une pompe de relevage standard couvre 5 à 8 m sans difficulté.

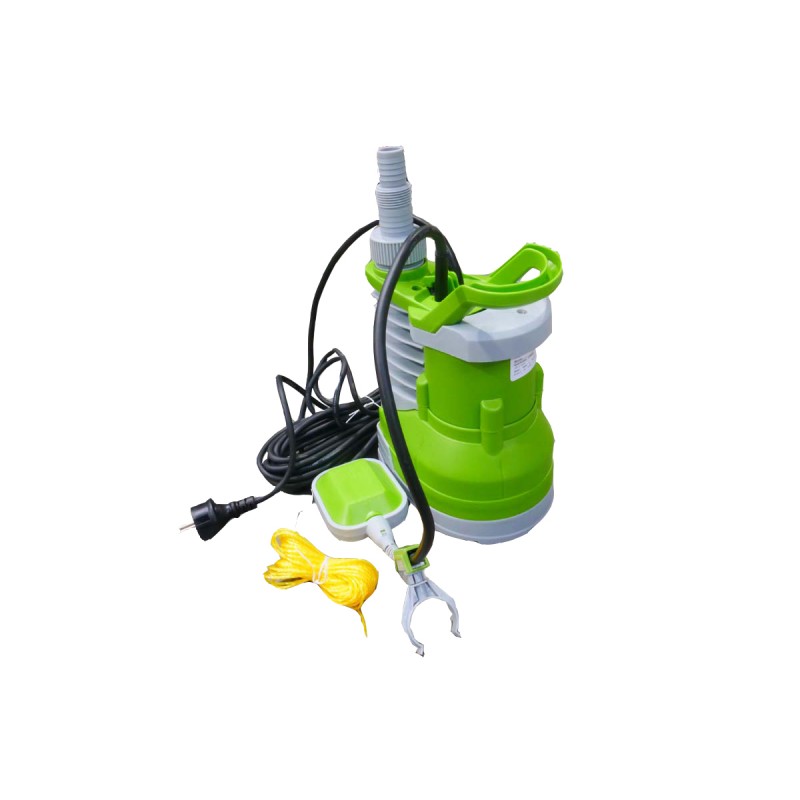

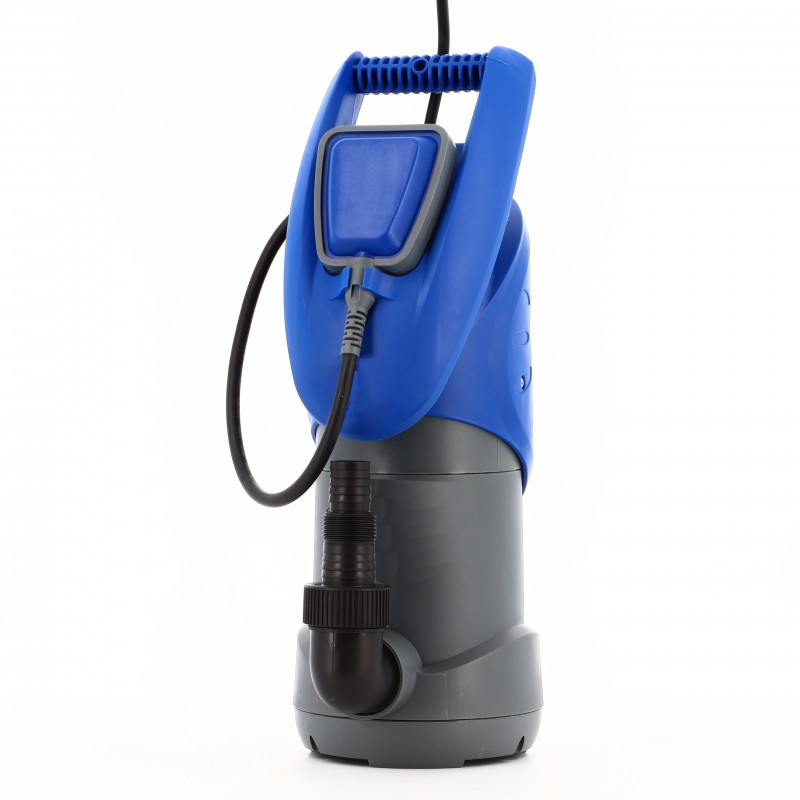

Particularités des eaux usées, vide-cave et relevage domestique

Les pompes pour eaux chargées (eaux noires) doivent disposer d’un passage libre adapté à la granulométrie attendue : 35 mm pour des matières fécales avec papier, 50 mm pour des déchets domestiques bruts. La courbe HMT se lit toujours au débit nominal : à 5 m de hauteur, une pompe vide-cave 8 000 L/h ne fournira plus que 5 000 L/h en débit réel. Sous-estimer la HMT mène à des cycles courts qui usent prématurément le moteur.

Calcul HMT pour l’arrosage, la maison ou un réseau de distribution d’eau

Pour l’arrosage, la HMT cible se situe généralement entre 30 et 45 mCE selon le nombre de zones simultanées et la pression d’asperseurs souhaitée. Pour une maison standard, 35 à 50 mCE couvrent le besoin classique. Pour une exploitation agricole avec abreuvoirs et points hauts, 50 à 80 mCE deviennent fréquents. Le débit cible suit en parallèle : 2-3 m³/h pour une maison, 5-10 m³/h pour une exploitation.

Puits, forage et profondeur : les paramètres à bien relever avant de calculer

Différence entre profondeur du puits et niveau réel de l’eau

La profondeur d’un puits est sa profondeur géométrique totale (du sol au fond). Le niveau de l’eau est sa hauteur de remplissage à un instant donné. Un puits de 12 m peut afficher 9 m de profondeur d’eau en hiver (niveau statique à 3 m sous le sol) et seulement 4 m en plein été (niveau statique à 8 m sous le sol). Le niveau dynamique baisse encore pendant le pompage : il est inférieur au niveau statique d’une marge dépendant du débit et de la perméabilité du terrain.

Caractéristiques du forage à déterminer avant le calcul

• Profondeur totale du forage (en mètres).
• Niveau statique : niveau d’eau au repos, après 24 h sans pompage.
• Niveau dynamique : niveau d’eau pendant un pompage prolongé au débit cible.
• Débit nominal du forage : ce que le terrain peut fournir sans rabattement excessif.
• Diamètre du tubage : conditionne le diamètre maximum de pompe immergée.
• Qualité de l’eau : pH, dureté, présence de fer ou manganèse, granulométrie des sables.

Quand choisir une pompe immergée plutôt qu’une pompe de surface

Bascule obligatoire vers la pompe immergée dès que le niveau dynamique le plus bas dépasse 6 m sous le sol, ou que le forage est de petit diamètre (sondage agricole 80-100 mm). Bascule recommandée à partir de 4 m d’aspiration pour réduire le bruit dans le local technique (pompe de surface = bruit d’aspiration permanent) et pour fiabiliser l’amorçage en saison sèche. La pompe immergée coûte 30 à 50 % plus cher à matériel équivalent mais offre une fiabilité bien supérieure dans le temps.

Débit, courbe de performance et point de fonctionnement

Pourquoi la HMT seule ne suffit pas pour choisir une pompe

Une pompe se caractérise par sa courbe HMT/débit, pas par un point unique. Une pompe annoncée « 60 m » délivre 60 m à débit nul, et 0 m à son débit maximum. Entre les deux, la courbe peut être plate (idéal pour pression stable) ou pentue (pression chute vite avec le débit). Choisir une pompe sur la seule HMT mène souvent à une pompe trop puissante en pression mais trop faible en débit, ou inversement. Toujours croiser HMT cible × débit cible.

Lire une courbe de performance de pompe

Une courbe constructeur affiche en abscisse le débit (en L/min ou m³/h) et en ordonnée la HMT (en mCE). Tracer une horizontale au niveau de la HMT cible et une verticale au débit cible : leur intersection doit se situer SOUS la courbe de la pompe. Si elle est au-dessus, la pompe ne tient pas. Plus la marge est grande, plus la pompe est surdimensionnée mais plus elle dure. Idéal : intersection à 70-90 % de la capacité de la pompe.

Trouver le point de fonctionnement entre débit et hauteur

Le point de fonctionnement réel est l’intersection entre la courbe de la pompe (HMT décroissant avec le débit) et la courbe du circuit (HMT croissant avec le débit, à cause des pertes). Ce point se déplace en fonction de l’usage : moins de robinets ouverts = HMT circuit plus basse = point de fonctionnement à débit plus faible et HMT plus élevée. La pompe ne fournit pas toujours le même débit, elle s’adapte au circuit en suivant sa courbe.

Éviter le surdimensionnement et la surconsommation d’énergie

Une pompe surdimensionnée fonctionne en permanence loin de son point de rendement optimum. Le rendement maximum d’une pompe se situe vers 70-80 % de son débit nominal. En dessous ou au-dessus, la consommation par m³ d’eau pompé augmente. Une pompe 1,5 kW utilisée à 30 % de capacité consomme presque autant qu’à 70 % en proportion : la perte d’efficacité énergétique est réelle.

Erreurs fréquentes à éviter lors du calcul HMT

Oublier l’aspiration ou le refoulement dans le calcul

Erreur classique sur installation gravitaire : oublier que la pompe doit aussi gérer la hauteur géométrique au-dessus d’elle. Une pompe alimentée gravitairement par une cuve à 1,5 m au-dessus voit sa hauteur Ha négative (avantage de 1,5 m), mais devra toujours fournir Hr + Pc + Pr. Une pompe en cave alimentée par cuve aérienne dans le jardin pour relever vers la maison : la HMT inclut bien la hauteur cuve-pompe, même si l’eau arrive en charge.

Sous-estimer les pertes de charge dans les tuyaux et les coudes

L’erreur la plus courante. Compter « négligeable » pour 30 m de tuyau de 25 mm avec quelques coudes mène à oublier 4 à 6 mCE qui se traduisent par une perte de pression notable au point d’usage. Toujours intégrer un calcul, même approximatif. À défaut, ajouter 15 à 20 % de marge sur la HMT brute pour absorber l’incertitude.

Confondre pression souhaitée et hauteur géométrique

Une douche à 6 m de hauteur n’a pas besoin d’une pression de 6 m mais de 6 m + 30 m (3 bars) = 36 mCE. Confondre les deux divise la HMT par six et conduit à une pompe totalement sous-puissance. Toujours raisonner : « hauteur pour atteindre le point + pression pour qu’il fonctionne ».

Choisir une pompe sans vérifier la courbe de fonctionnement

Une pompe « 30 m HMT » achetée pour une HMT calculée de 28 m ne fournit pas forcément 28 m à 3 m³/h : peut-être seulement 18 m à ce débit. Vérifier la courbe : à 3 m³/h, quelle HMT ? Si c’est 20 m, la pompe est insuffisante malgré son étiquette flatteuse. Les fiches techniques sérieuses fournissent toujours la courbe.

Tableau récapitulatif pour dimensionner rapidement une pompe selon la HMT

Lecture rapide du tableau selon l’usage : puits, forage, arrosage, relevage

Usage	Débit cible	HMT typique	Type de pompe
Maison plain-pied avec puits 4 m	2-3 m³/h	30-40 m	Pompe surface multicellulaire
Maison à étage avec récupérateur	2-4 m³/h	40-50 m	Surpresseur multicellulaire
Forage 30 m, maison étage	2-3 m³/h	50-60 m	Pompe immergée 4 pouces
Forage 60 m, exploitation	4-8 m³/h	80-100 m	Pompe immergée multicellulaire
Arrosage automatique 4 zones	3-5 m³/h	35-45 m	Pompe surface ou immergée
Relevage eaux usées sous-sol	0,5-1 m³/h	5-10 m	Pompe relevage à flotteur
Vide-cave après inondation	5-12 m³/h	5-10 m	Pompe vide-cave submersible

Comment utiliser ce récapitulatif sans se tromper

Ce tableau donne des ordres de grandeur. Toujours valider par un calcul précis pour les installations réelles. Les valeurs HMT correspondent à des configurations standard : maison de 100-150 m², canalisations 25-32 mm, longueurs raisonnables. Sortir de ces standards (longue distance, dénivelé important, débit élevé) impose un calcul détaillé poste par poste. Un réservoir à vessie correctement dimensionné ajouté à la pompe atténue les contraintes en lissant les variations de débit et en réduisant le nombre de cycles.

FAQ sur le calcul HMT

Comment calculer la HMT d’une pompe à eau ?

Additionner la hauteur d’aspiration (Ha), la hauteur de refoulement (Hr), les pertes de charge totales (Pc) et la pression résiduelle souhaitée convertie en mCE (Pr × 10). Ajouter 15 % de marge de sécurité au résultat. Le tout s’exprime en mètres de colonne d’eau.

Quelle HMT pour un puits ou un forage ?

Pour un puits de 5 à 8 m, une pompe de surface avec HMT 30-45 m couvre une utilisation domestique standard. Pour un forage de 30 m et plus, une pompe immergée avec HMT 60-100 m devient nécessaire. Le calcul exact dépend de la profondeur dynamique, de la hauteur du point d’usage et de la pression souhaitée.

Quelle différence entre pression en bar et hauteur en mètres ?

1 bar de pression équivaut à 10,2 mètres de colonne d’eau. C’est une équivalence directe : la pression à la base d’une colonne d’eau de 10,2 m vaut 1 bar. Pour convertir une pression en hauteur : multiplier les bars par 10. Pour convertir une hauteur en pression : diviser les mètres par 10.

Comment choisir entre pompe de surface et pompe immergée ?

Pompe de surface tant que la hauteur d’aspiration reste sous 6 m en pratique. Au-delà, basculer en pompe immergée. La pompe immergée coûte plus cher mais offre une meilleure fiabilité sur forage profond, un meilleur rendement énergétique et un fonctionnement silencieux. Pour un puits de moins de 5 m de profondeur d’eau, la pompe de surface reste préférable.

Comment intégrer les pertes de charge dans le calcul ?

Calculer la longueur totale du circuit (aspiration + refoulement) en mètres réels, ajouter la longueur équivalente de chaque accessoire (coudes, vannes, clapets) selon les abaques constructeurs, multiplier le total par la perte unitaire (mCE/m) qui dépend du diamètre et du débit. Pour un calcul rapide, ajouter 15-20 % de marge sur la HMT brute si les pertes ne peuvent pas être calculées précisément.

Quelle différence entre aspiration, refoulement et relevage ?

L’aspiration désigne le circuit en amont de la pompe (entre la source et la pompe). Le refoulement désigne le circuit en aval (entre la pompe et le point d’usage). Le relevage désigne l’action de pomper depuis un point bas vers un point haut, généralement avec rejet libre ou dans un réseau d’évacuation gravitaire. Une pompe de relevage cumule un faible refoulement et aucune aspiration (elle est submergée).
