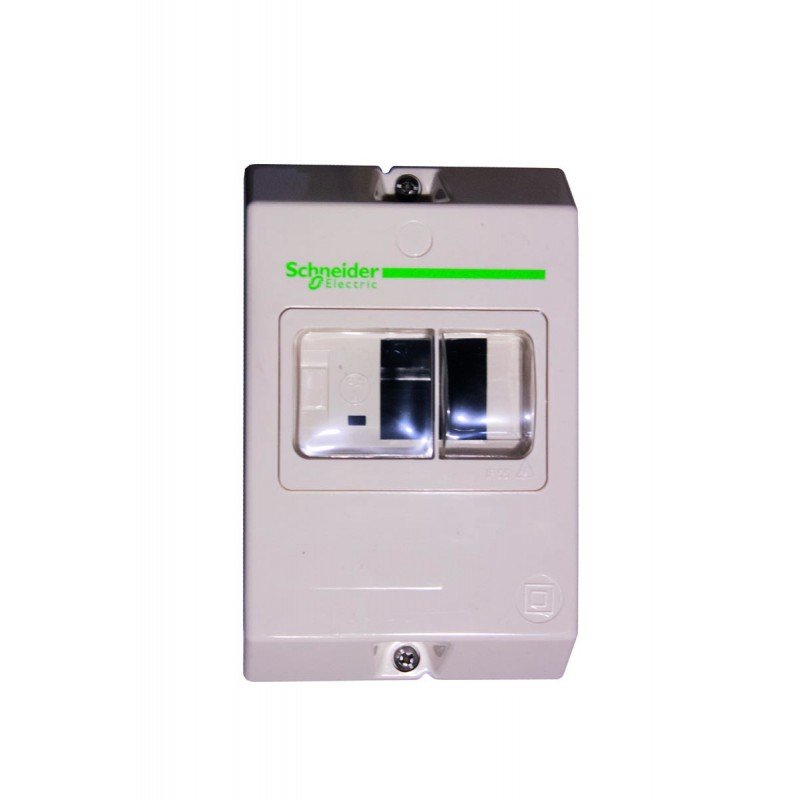

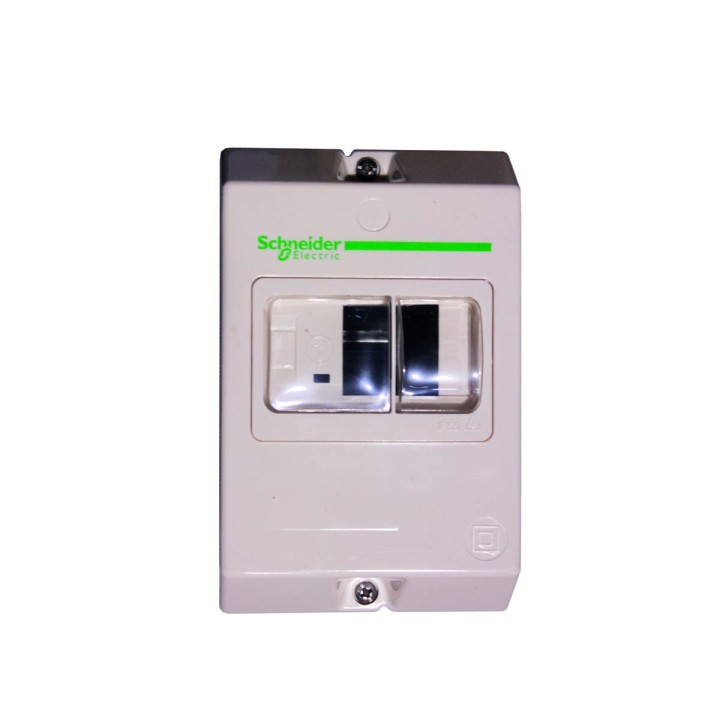

Boitier telemecanique nu

Variantes et choix de configuration (boîtier nu)

Ce coffret de commande pompe est proposé en version nue pour vous laisser la liberté de :

• sélectionner les organes de commande (manuel/auto, arrêt d’urgence, voyants, sélecteurs),
• intégrer les protections adaptées (court-circuit, surcharge, manque d’eau, etc.),
• dimensionner le câblage selon la puissance / l’ampérage de la pompe et le mode d’alimentation (mono/tri).

Pour garantir la compatibilité, merci de vous référer à la référence exacte du boîtier et à vos contraintes d’installation (environnement humide/poussiéreux, exposition extérieure, etc.). Selon les versions, on rencontre des indices d’étanchéité de type boîtier IP65 (à confirmer selon la référence).

Caractéristiques techniques (à préciser selon la référence)

Ce boîtier appartient à l’univers Telemecanique / Schneider Electric, reconnu pour ses solutions industrielles. Les caractéristiques suivantes dépendent de la référence sélectionnée et doivent être confirmées avant commande/installation :

• Dimensions (H x L x P) : selon modèle
• Matériau : plastique technique ou métal selon modèle
• Indice de protection : selon modèle (ex. IP65 sur certaines références)
• Résistance mécanique : indice IK selon modèle
• Plage de température d’utilisation : selon modèle
• Mode de montage : mural et/ou possibilité d’intégration d’accessoires (rail DIN, platine, presse-étoupes) selon configuration
• Nombre d’entrées de câbles : via presse-étoupes / perçages à réaliser selon besoin
• Normes : conformité selon gamme et référence (à confirmer)

Si vous nous communiquez la référence du boîtier et la puissance de la pompe (kW/HP), nous pouvons vous aider à valider l’adéquation (enveloppe, place disponible, indice IP, accessoires).

Points forts (différenciation vs coffret pré-équipé)

• Flexibilité totale : vous composez un coffret électrique pompe exactement adapté à la pompe, aux capteurs (flotteur, pressostat) et aux exigences du site.
• Solution économique en rénovation : remplacez uniquement l’enveloppe si l’ancien coffret est fissuré, jauni, non étanche ou hors d’usage, tout en conservant des composants internes encore conformes.
• Base propre et professionnelle : un boîtier dédié facilite un câblage clair, l’identification des circuits et les interventions ultérieures (maintenance, dépannage, évolution).
• Adapté aux environnements techniques : selon la référence, possibilité de viser un niveau d’étanchéité élevé (ex. boîtier IP65) pour locaux humides, poussiéreux ou zones de projection.

Cas d’usage (arrosage, relevage, surpression)

Pompe de relevage (eaux usées/pluviales). Le boîtier sert d’enveloppe pour intégrer contacteur, relais thermique, borniers et éventuellement une commande Auto/Manu avec flotteurs.
Pompe de surpression. Utilisé comme boîtier de commande pompe pour accueillir les composants pilotés par pressostat/capteur de pression et les protections contre surcharge/manque d’eau (selon l’architecture retenue).
Arrosage/forage. Permet de réaliser un coffret sur mesure avec temporisation, commande à distance, protection moteur et borniers, tout en conservant une implantation propre.

Installation (recommandations)

• Coupez l’alimentation générale et sécurisez la consignation avant intervention.
• Fixez le boîtier sur un support stable, à une hauteur accessible, en tenant compte du cheminement des câbles et des contraintes d’étanchéité.
• Implantez les composants (disjoncteur, contacteur, relais thermique, borniers, commande) selon votre schéma.
• Réalisez les entrées de câbles (presse-étoupes adaptés) et respectez les sections de conducteurs selon l’intensité et la longueur.
• Vérifiez la continuité de terre, le serrage des bornes et l’étanchéité (si version type boîtier IP65).
• Effectuez des essais fonctionnels (commande, arrêt, défaut) avant mise en service en charge.

Le câblage doit être réalisé par une personne qualifiée, conformément aux normes applicables et aux prescriptions du fabricant de la pompe.

Entretien et durabilité

• Contrôlez périodiquement le serrage des connexions et l’état des borniers (vibrations, échauffements).
• Inspectez le joint et les presse-étoupes : une étanchéité dégradée peut compromettre l’ensemble du coffret de commande pompe.
• Dépoussiérez si nécessaire (air sec) et vérifiez l’absence de traces d’humidité/condensation.

Données à fournir pour une fiche 100% complète : référence exacte du boîtier Telemecanique, dimensions, matériau, indice IP (ex. IP65 si applicable), IK, température, mode de montage (rail DIN/platine), nombre/type d’entrées, normes et compatibilités.
