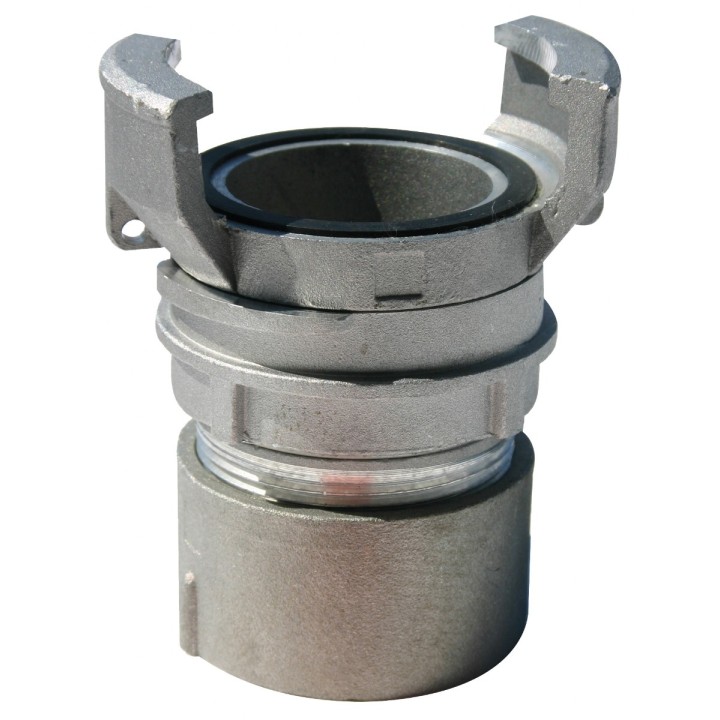

Demi-raccord Guillemin / DSP DN100 cannelé aluminium avec verrou (1/2 raccord pompier)

Le demi-raccord Guillemin DN100 (aussi appelé demi raccord DSP 100) cannelé aluminium avec verrou est conçu pour raccorder rapidement un tuyau souple DN100 (Ø 100 mm) à un équipement incendie compatible. Idéal en intervention comme en maintenance de réseaux, ce raccord pompier DN100 permet un accouplement quart de tour typique des raccords Guillemin/DSP utilisés sur le parc français.

Produit vendu à l’unité : il s’agit d’un 1/2 raccord cannelé alu avec verrou DN100, à associer à un demi-raccord compatible (même standard et même DN) pour former un accouplement complet.

Points clés

• Type : demi-raccord Guillemin DN100 / DSP 100 (raccord rapide quart de tour)
• Connexion côté tuyau : embout cannelé pour tuyau souple Ø 100 mm (DN100)
• Sécurité : verrouillage intégré pour limiter le risque de désaccouplement accidentel
• Matière : aluminium (léger, adapté aux usages terrain ; résistance à la corrosion selon conditions d’emploi)
• Compatibilité : destiné aux équipements DN100 du standard Guillemin/DSP (à vérifier selon votre parc : modèle, joint, tolérances)

Description technique (précise et vérifiable)

Ce raccord cannelé aluminium DN100 avec verrou est un demi-accouplement destiné à l’équipement de tuyaux souples de 100 mm. La partie cannelée est conçue pour s’insérer dans le tuyau et assurer une tenue mécanique par l’effet des cannelures.

L’accouplement côté réseau se fait par rotation quart de tour avec un demi-raccord complémentaire de même standard. Le verrou agit comme dispositif de sécurité pour réduire les ouvertures involontaires dues aux vibrations, manipulations ou traction sur ligne.

Important :

• L’étanchéité dépend du joint du système Guillemin/DSP utilisé (joint généralement monté sur la partie femelle/porte-joint selon configuration). Ce demi-raccord peut être livré avec ou sans joint selon version : se référer à la fiche produit/packaging.
• La tenue sur tuyau peut nécessiter, selon le type de tuyau (matière, épaisseur, pression, état), un collier/ligature ou un montage conforme aux pratiques de votre service : se référer aux procédures internes et à la fiche technique.
• Les pressions de service/épreuve et dimensions normalisées varient selon fabricants : consulter la fiche technique du modèle pour validation.

Avantages pour l’usage opérationnel

• Raccordement rapide : accouplement Guillemin/DSP par quart de tour, adapté aux manipulations avec gants.
• Sécurisation par verrou : limite les déconnexions non souhaitées lors des manœuvres et mises en pression.
• Aluminium : compromis intéressant entre poids et robustesse pour les lignes DN100.
• Format demi-raccord : permet de réparer/équiper un tuyau DN100 sans remplacer toute une ligne.

Applications recommandées

• Lignes grande eau DN100 : alimentation et refoulement sur tuyaux souples 100 mm.
• Raccordement de motopompes, diviseurs, collecteurs et accessoires DN100 compatibles.
• Réseaux de défense incendie (industrie, agriculture, sites logistiques) nécessitant un raccord pompier DN100 standardisé pour compatibilité avec les moyens d’intervention.

Conseils de montage et de contrôle

• Vérifier la compatibilité DN100 / standard Guillemin-DSP avec votre parc (mâle/femelle, porte-joint, type de joint).
• Contrôler l’état du tuyau Ø 100 mm (ovalisation, durcissement, fissures) avant emmanchement.
• Après montage, effectuer un test d’étanchéité et un contrôle du verrouillage avant mise en service.
• Rincer après usage (boue, sable, eau salée) et vérifier régulièrement l’absence de jeu, chocs ou déformations.
