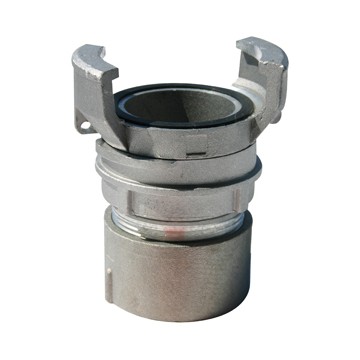

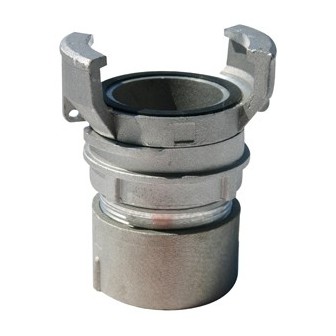

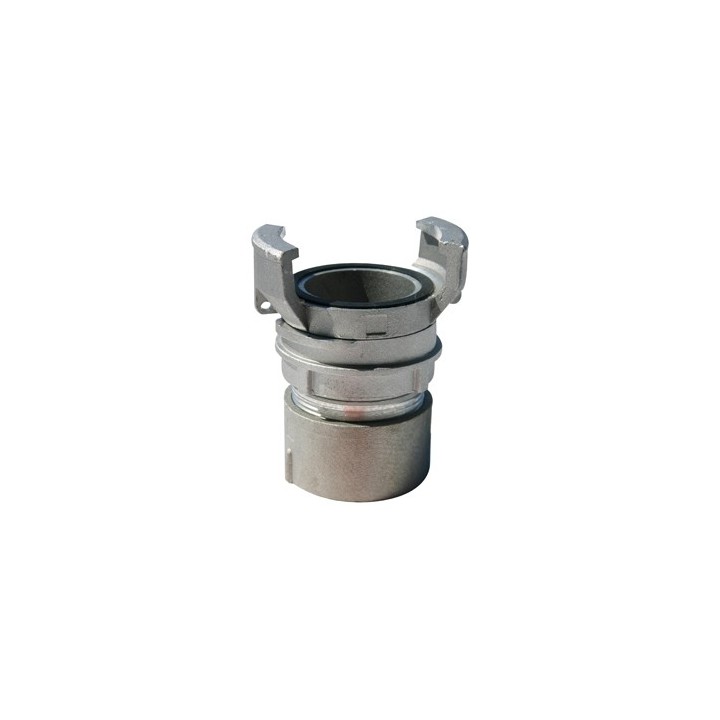

1/2 raccord cannele alu avec verrou dn50

Caractéristiques (bloc scannable)

• Type : demi-raccord symétrique cannelé avec verrou (raccord rapide quart de tour)
• DN : DN50
• Diamètre extérieur côté cannelures : env. Ø 55 mm (valeur indicative liée au profil cannelé DN50)
• Matière : aluminium (léger, résistant à la corrosion)
• Étanchéité : assurée par joint d’assemblage (selon configuration : joint présent ou à prévoir/adapter)
• Compatibilité : s’assemble avec tout raccord symétrique cannelé à verrou DN50 de même profil
• Usage : hydraulique pompier, réseaux d’eau temporaires, pompage, arrosage grande capacité

Description détaillée du raccord pompier aluminium DN50

Ce demi-raccord cannelé DN50 est destiné aux raccordements rapides des équipements hydrauliques d’intervention. Son profil cannelé symétrique garantit un accrochage mécanique net entre les deux demi-raccords, tandis que le verrou intégré sécurise l’assemblage après rotation (principe quart de tour). Résultat : un raccord rapide quart de tour fiable, limitant les risques de désaccouplement accidentel lors des mises en pression, des vibrations ou des manipulations sur le terrain.

Fabriqué en aluminium, ce raccord combine robustesse et légèreté, deux critères essentiels pour multiplier les raccordements/déraccordements et réduire la fatigue lors du déploiement de longueurs de tuyaux.

Points forts & différenciation

• Verrou de sécurité intégré : blocage positif de l’assemblage, conçu pour limiter le désaccouplement involontaire.
• Ergonomie intervention : manœuvre rapide au quart de tour, utilisable avec gants, sans clé ni pince.
• Raccord symétrique à verrou : montage intuitif (pas de sens mâle/femelle), idéal pour standardiser un parc.
• Aluminium : excellente tenue à la corrosion en environnements humides et bon compromis résistance/poids.
• Maintenance facilitée : remplacement à la pièce (demi-raccord) pour prolonger la durée de vie d’un équipement existant.

Compatibilités & points de vigilance

Ce produit est un raccord symétrique à verrou : il est compatible avec les demi-raccords cannelés DN50 présentant le même profil d’assemblage (même géométrie de cannelures et même système de verrouillage).
Avant commande, contrôlez :

• la désignation exacte DN50 de votre parc,
• le profil cannelé (selon générations/standards),
• la présence et le type de joint requis pour garantir l’étanchéité.

Applications recommandées

• Hydraulique pompier : liaison entre tuyaux, divisions, collecteurs, motopompes et accessoires DN50.
• Industrie / chantier : alimentation en eau temporaire, pompage, réseaux démontables en fin de poste.
• Arrosage haut débit : installations nécessitant des raccordements rapides et répétitifs.

Montage / démontage (raccord rapide quart de tour)

1. Nettoyer les faces d’assemblage et vérifier l’état du joint.
2. Présenter les deux demi-raccords cannelés en face à face, verrou en position ouverte.
3. Effectuer la rotation d’un quart de tour jusqu’à l’engagement complet du verrou.
4. Avant mise en pression, vérifier le verrouillage effectif (contrôle visuel/tactile).
5. Pour démonter : déverrouiller, puis effectuer la rotation inverse d’un quart de tour.

Contenu livré

• 1 demi-raccord cannelé DN50 aluminium avec verrou (réf. 2148)
• Joint : selon configuration de votre installation (à confirmer selon votre besoin de compatibilité/maintenance)
